ที่มาบทความ: นาฬิกายุโรป 3 "นาฬิกาปลุก KIENZLE" (ลิงค์ไปเว็บคุณลุง)
เรื่องและภาพโดย: คุณลุงนาฬิกา

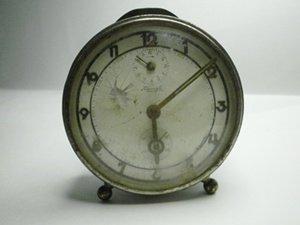

นาฬิกาเรือนนี้คือเบอร์ 8 ให้ย้อนกลับไปดูตอน "นาฬิกาปลุก PETER - http://www.germanboran.com/index.php/topic,172.0.html" สภาพภายนอกโทรมมาก

เหมือนผัวเมียทะเลาะกันแล้วใช้นาฬิกาเรือนนี้เป็นอาวุธขว้างใส่กันเพราะกระจกหน้าที่เป็นพลาสติกร้าว

หน้ากากกระเทาะจนสีหลุดหายไป ขาตั้งก็หลวมคลอน ลูกบิดตั้งเวลาปลุก ลูกบิดตั้งเวลาไม่มี โชคดีที่ลูกบิดไขลานทั้ง2ตัวอยู่ครบ

ครั้งแรกที่ได้มาลองเขย่าเพื่อฟังเสียงจักรกรอกทำงานปรากฏว่าเสียงดีและเข็มวินาทีเดินด้วย

ทดลองไขลานดูลานจะสลิปเสียงดังแพลบๆ อาการเหมือนกับปลายลานด้านนอกขาดจึงจัดการเปิดดู

พบปัญหาต่างๆดังนี้




ปัญหา
        1) กระจกร้าวและสกปรก
        2) หน้ากากมีรอยบุบ สีกระเทาะ
        3) ไม่มีลูกบิดตั้งเวลาปลุกและลูกบิดตั้งเวลา
        4) ขาหลังหลวมและไม่มีตุ่มรับ
        5) ลานเดินขาดที่ปลายด้านนอก

[Saven]

การแก้ปัญหา
1) กระจกร้าวคงทำอะไรไม่ได้คงต้องปล่อยมันไว้อย่างนั้น วัสดุเป็นพลาสติก
คงต้องใช้ครีมขัดๆและใช้ผ้าถูแรงๆเพื่อให้คราบสกปรกหายไป





2) หน้ากากมีรอยบุบ สีกระเทาะ รอยบุบทำอะไรกับมันไม่ได้เหมือนกัน
เพราะแผ่นพื้นหน้ากากเป็นอลูมิเนียมถ้าไปกดหรือดัดเข้าสีซึ่งกระเทาะก็จะลามมากขึ้น
ใช้ไม้จิ้มฟันจุ่มกาวตราช้างนำไปจิ้มประสานรอยร้าวบางส่วน ป้องกันไว้ก่อน
จากนั้นจึงนำแล็กเกอร์สเปรย์มาพ่นเคลือบไว้อีกชั้นหนึ่ง คงอยู่ไปได้อีกนาน

[Saven]

3) ลูกบิดตั้งเวลาปลุกและลูกบิดตั้งเวลา ก็ทำแบบเดิมๆคือนำทองเหลืองมากลึงขึ้นรูป
แล้วพิมพ์ลายกันลื่นหาน๊อตตัวเมียที่มีขนาดเกลียวเท่ากับแกนตั้งเวลาปลุกตะไบเหลี่ยมออกให้หมด จนกลม
เจาะรูที่แกนลูกบิดให้มีขนาดเท่ากับเกลียวตัวเมียที่เตรียมไว้แล้วบัดกรีให้ติดกับส่วนลูกบิดตั้งเวลา
ก็เจาะรูแกนลูกบิดให้โตเท่ากับด้านขนาดของแกนตั้งเวลาที่เป็นสี่เหลี่ยม จากนั้นจึงผ่าแกนลูกบิดด้วยเลื่อยฉลุ
ตะไบแต่งให้เข้ากันได้อย่างสะดวก

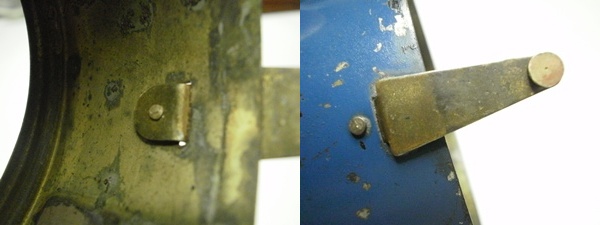

4) ขาหลังหลวมและไม่มีตุ่มรับนำตัวเรือนนาฬิกาส่วนที่มีขาหลังติดอยู่ไปเคาะหมุดย้ำให่แน่นมากขึ้นอีก
สาเหตุที่หลวมอาจจะเกิดจากการตกหรืออื่นๆ ตุ่มรับขาหลังให้ทองเหลืองกลึงให้มีเดือยเพื่อที่จะใส่เข้าไปในรูเจาะ
แล้วจึงเคาะด้วยค้อนย้ำให้ติดแน่นกับขาหลัง อาจใช้พลาสติกหรือยางแทนก็ได้

[Saven]

5) ลานเดินขาด นาฬิกา KIENZLE ตัวนี้ ทั้งลานเดินและลานตีปลุกที่ปลายลานจะมีรู
สำหรับเกี่ยวตะขอซึ่งติดอยู่กับโครงเครื่อง ซึ่งการซ่อมจะง่ายเพราะเราหาทางเจาะรูขึ้นใหม่
แล้วนำปลายที่เจาะรูไปเกี่ยวกับตะขอนาฬิกาเรือนนี้ก็จะฟื้นคืนชีพทันที

[Saven]

การเจาะสปริงแบนหรือลานนาฬิกา

สมัยเรียนช่างกลอาศัยอยู่กับพี่ชายซึ่งเป็นช่างที่เก่งมากคนหนึ่ง

แกเพื่อนเยอะแยะและชอบคุยกันเรื่องการแก้ปัญหาต่างๆมีการอวดภูมิรู้กัน

วันหนึ่งพี่ชายได้ลองภูมิเพื่อนๆเรื่องการเจาะสปริงแบนหรือลานนาฬิกาว่ามีวิธีการเจาะอย่างไร



ซึ่งไม่มีใครตอบได้ถูกต้องเพื่อนๆจึงขอฟังคำชี้แนะ พี่ชายให้คำตอบว่าใช้แผ่นตะกั่วและเหล็กส่ง(PIN PUNCH)

ถ้าต้องการเจาะรูลงบนแผ่นสปริงให้มีขนาดความโต 3 มม. ก็ให้ใช้เหล็กส่งขนาดโต 3 มม. ด้วยเช่นกัน



นำแผ่นสปริงวางลงบนแผ่นตะกั่วแล้วนำหล็กส่ง(PIN PUNCH)มาตอกลงบนแผ่นสปริงตามตำแหน่งนั้นและไม่เกิดความเสียหายใดๆ ด้วย

[Saven]

ได้แอบไปทดลองทำดู AMAZING มากๆ

NOTE : เหล็กทำสปริงมีคุณสมบัติพิเศษคือถ้าชุบแข็งในอุณหภูมิที่เหมาะสมและอบคืนตัวจะมีคุณสมบัติเป็นสปริงอย่างที่เราเห็น

แต่ถ้าชุบแข็งอย่างเดียวไม่อบคืนตัวจะกรอบและหักง่าย ใช้สว่านเจาะก็ไม่เข้า

ลุงนาฬิกาใช้ดอกต๊อปหักๆซึ่งตามโรงกลึงเขาโยนทิ้งมาเจียรให้มีรูปทรงหลายๆอย่างเผื่อๆไว้

สปริงที่เราจะเจาะมีความกว้างเพียง 6 มม.เท่านั้นจึงไม่อยากใช้ดอกเจาะซึ่งมีรูปทรงสี่เหลี่ยมเพราะสปริงจะแตกเสียหาย

จึงใช้ดอกเจาะรูปทรงกลมโตประมาณ 3 มม. ทำการเจาะสปริง หลังจากเจาะรูปกลมได้แล้วจึงใช้ตะไบกากเพชรแต่งให้เป็น

ช่องสี่เหลี่ยมและมีขนาดต้องการ

NOTE : ระยะจากขอบรูถึงขอบสปริงที้ง 2 ข้างควรมีระยะไม่น้อยกว่า 1.5 เท่าของความโตดอกเจาะเพื่อป้องกันการแตกหักของลาน




เมื่อใส่สปริงเข้าที่และทดลองจนมั่นใจแล้ว จัดการล้างทำความสะอาดเครื่องหยอดน้ำมันตามจุดหมุนต่างๆทำความสะอาดสีตัวเรือน

ประกอบกลับเข้าที่ นาฬิกาเรือนนี้ก็จะไม่กลับไปเป็นอาวุธขว้างของใครอีก ถึงมันจะดูขี้เหร่แต่ก็ทำงานได้ดีและมีเสน่ห์ไปอีกแบบ


บทความบทนี้ขออุทิศให้พี่ชายผู้มีพระคุณที่ล่วงลับ

นายพิรุณ  พุทธศาสตร์
