ที่มาบทความ: นาฬิกายุโรป 1 "นาฬิกาปลุก PETER" (ลิงค์ไปเว็บคุณลุง)
เรื่องและภาพโดย: คุณลุงนาฬิกา

สืบเนื่องมาจากตอนที่แล้ว "นาฬิการัสเซีย" ซึ่งลุงนาฬิกาไปได้มาจากหนุ่มเบิร์ดที่ห้างพันทิพย์ชั้น 8 ตลาดนัดติดแอร์และในสัปดาห์ต่อมาได้ไปเดินมาอีกพบหนุ่มเบิร์ดอีก พ่อหนุ่มขนเอานาฬิกาปลุกมาเป็นเข่ง มีทั้งนาฬิกายุโรปและญี่ปุ่น แต่เป็นที่หน้าเสียดายและเศร้าใจเพราะแต่ละเรือนเสียชีวิตแล้วทั้งนั้นสภาพ มีทั้งเน่าและเน่ามาก ลุงนาฬิกาเห็นว่าเป็นยุโรปจึงเกิดอยากได้ขึ้นมาแกะเล่นเมื่อความอยากเกิด ขึ้นการต่อรองและเดิมพันจึงตามมา ต่อรองกันว่าจะเหมาหมด 8 เรือน หนุ่มเบิร์ดคิดเรือนละ 300 บาทเดิมพันก็คือถ้าซ่อมแล้วเกิด 3-4 เรือนก็คุ้มเพราะมี่ทั้งขนาดมาตรฐานและ BABY SIZE ถ้าเดินได้ตีดังไม่อัปลักษณ์มากนักราคาก็แรงพอสมควรงานนี้เรียกว่าซื้อแบบ เสี่ยงทาย

"...จากรูปที่ถ่ายมาให้ชมกันจะเห็นว่ามีตั้งแต่เน่าที่สุดจนถึงเน่าสุดๆเรียงตามลำดับจากขวาไปซ้ายดังนี้"



1) สีเขียวอ่อนยี่ห้อ (PETER GERMANY)

2) ชุบทอง (WEHRLE GERMANY)

3) สีแดง (BAYARD GERMANY)

4) สีน้ำเงิน (CHULER GERMANY)

5) สีแดงเลือดหมู "ไม่ระบุยี่ห้อ" (GERMANY)

6) สีแดง (MAUTHE GERMANY)

7) สีเหลืองอ่อน (MAUTHE GERMANY)

[Saven]

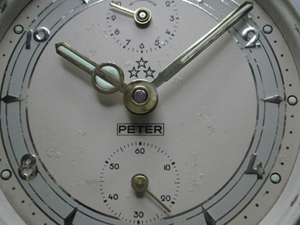

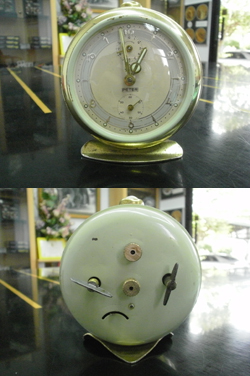

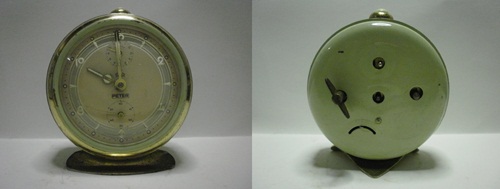

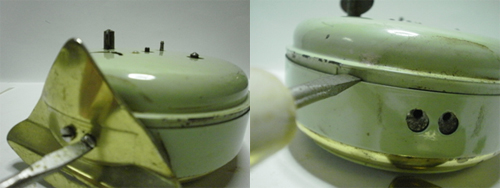

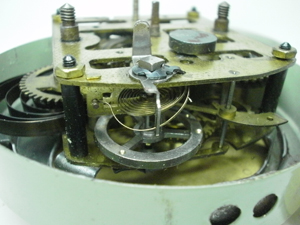

ตัดสินใจว่าจะซ่อมนาฬิกาเรือนที่มีสภาพดีสุดก่อนแล้วจึงค่อยๆไล่ซ่อมเรือน ที่มีสภาพแย่ลงเรื่อยๆท้ายสุดถ้าถ้าหมดปัญญาจริงๆก็จะประกอบทุกอย่างกลับ เข้าไปเพื่อเอาไว้ตั้งดูเล่นเฉยๆเมื่อพิจารณาแล้วว่าเรือนสีเขียวอ่อนยี่ห้อ "PETER" หมายเลข 1 นั้นสวยและดูดีที่สุดด้านหลังมีลูกบิดไขลานอันเดียวจับฝาหลังดูพบปัญหาดัง นี้

[Saven]

1) ใยคด

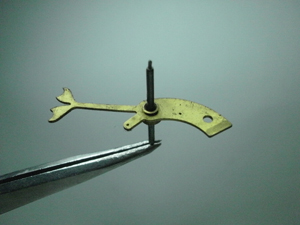

2) ขาเตะแกนตอม้า 2 อันหายไป



3) หน้ากากเป็นขุยๆและมีลอกออกบ้าง



4) กระเดื่องขาค้อนตีปลุกหัก 1 ขา

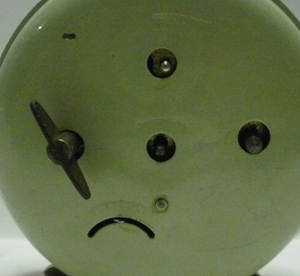

5) นับว่านาฬิกาเรือนนี้อาการสาหัสพอควรนี่ยังไม่รวมลูกบิดต่างๆทางด้านหลังซึ่งยังไม่ทราบว่าจะหามาทดแทนกันได้หรือเปล่า

[Saven]

วิธีการแก้ปัญหา:

1) ใยคดวิธีการจับแกนและตัดใยที่คดดูจากนาฬิกาตอน "ใยคด" (http://www.germanboran.com/index.php/topic,98.0.html)

NOTE: ฝรั่งเรียกว่าใยว่า "HAIR SPRING"

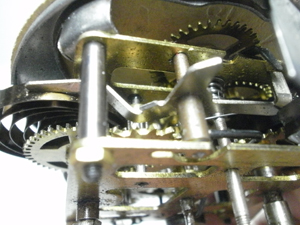

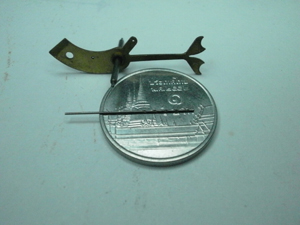

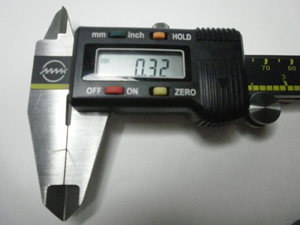

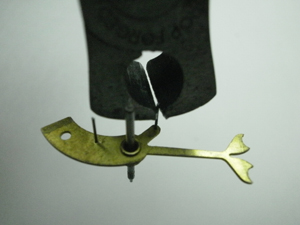

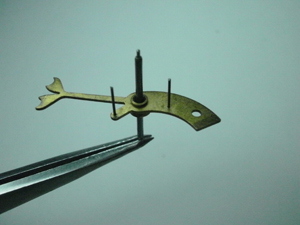

2) ขาเตะแกนคอม้าที่หายไป ซื้อดอกสว่านซึ่งมีขนาดความโตประมาณ 0.32 มม. มา1 ดอก ดอกสว่านนี้โตกว่ารูอยู่เล็กน้อยประมาณ 0.05-0.07 มม. นำดอกสว่านด้านที่ไม่มีเกลียวนำมาจ่อรูแล้วใช้แท่งทองเหลืองหรือค้อนขนาด เล็กค่อยๆเคาะเข้าไปในแผ่นทองเหลืองของแกนคอม้าให้ส่วยปลายโผล่พ้นออกไปสัก 0.3-0.5 มม. เผื่อไว้ถ้าต้องการซ่อมอีกจะได้เคาะย้อนออกมาได้ใช้คีมตัด ตัดให้มีความยาวระดับหนึ่งก่อนจะต้องนำไปประกอบกับเฟืองจักรก่อนจึงจะทราบ ความยาวแล้วค่อยตัดให้มีขนาดความยาวตามต้องการกระทำเช่นเดียวกันนี้กับขาอัน ที่ 2 ด้วยเช่นกัน

NOTE: ฝรั่งเรียกเฟืองจักรและแกนคอม้าว่า "ESCAPEMENT"

-ส่วนดอกสว่านหาซื้อได้ตามร้าน HARDWARE ต้องหา VERNIER CALIPER ไปวัดให้ได้ขนาดตามต้องการหรือใกล้เคียง

[Saven]

3) หน้ากากเป็นขุยๆและลอกออกมาบ้างคงต้องปล่อยไปตามเวรตาม กรรมทีแรกว่าจะเคลือบด้วยแลคเกอร์แบบสเปรย์แต่กลัวตัวสารละลายที่เป็น ทินเนอร์จะไปทำปฎิกิริยากับสีที่เคลือบเดี๋ยวจะ GO SO BIG!!!(ไปกันใหญ่)

NOTE: บางครั้งแลคเกอร์และครีมขัด "WENOL" เป็นอันตรายต่อสี

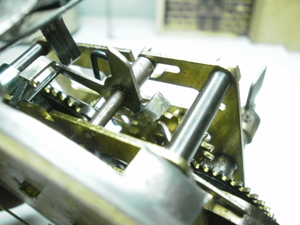

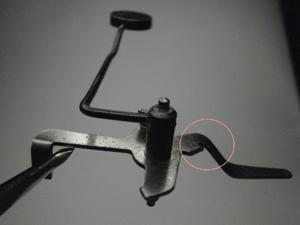

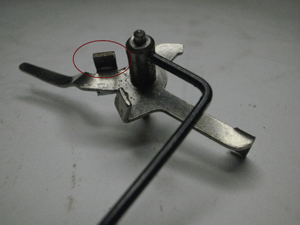

4) กระเดื่องขาค้อนตีปลุกหัก 1 ขา ถอดกระเดื่องออกมาตะไบลดขนาดในบริเวณส่วนที่หักและเป็นครีบอยู่ออกให้เรียบ ให้ลึกลงไปด้วยจากตัวเครื่องเท่ากับความหนาของเหล็กที่ทำกระเดื่องเผื่อความ ลลึกให้ลึกกว่าประมาณ0.3-0.5 มม. นำเหล็กที่มีความหนาเท่ากันมาตัดและตะไบให้มีหน้ากว้างเท่ากับช่องที่ตะไบ เตรียมไว้ความกว้างน่าจะเท่ากับขาที่ยังเหลืออยู่เมื่อได้ขนาดดีแล้วจับ ปากกาและเคาะดัดให้เป็นมุมฉากนำไปประกบกับขากระเดืองแล้วใช้หัวแร้งบัดกรี ให้ความร้อนจนได้ที่แล้วจึงนำตะกั่วบัดกรีหลอดลงไป เหล็กใหม่และเหล็กเก่าจะติดกันหาคีมบีบให้แน่นๆรอจนหายร้อนนำกลับไปประกอบ เข้าที่

NOTE: หัวแร้ง ตะกั่วบัดกรีและ FLUXหาซื้อได้ที่ร้านแผงลอยตามตลาดนัดหรือห้างอมรราคารวมกันไม่น่าเกิน 120 บาท

-ต้องทำความสะอาดบริเวณที่จะบัดกรีด้วยตะไบหรือกระดาษทรายก่อนจะได้มีการยึดติดดี

-ความร้อนในการบัดกรีถ้าเหมาะสมตะกั่วจะไหลเข้าไปประสานได้ทุกซอกทุกมุม

[Saven]

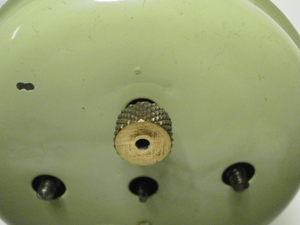

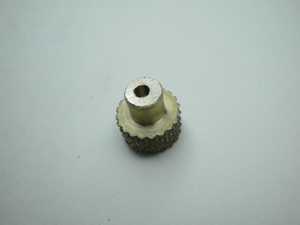

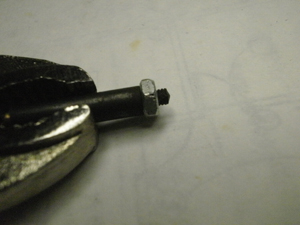

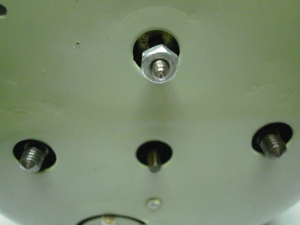

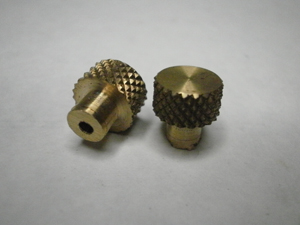

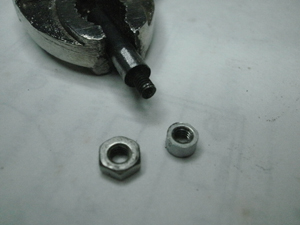

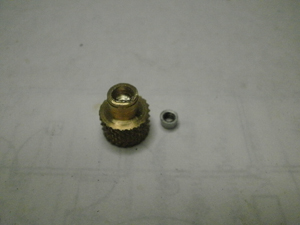

5) ลูกบิดตั้งเวลาปลุกและลูกบิดตั้งเวลา ลุงนาฬิกาเคยเป็นช่างกลึงมาก่อนและเครื่องกลึงกระเป๋าหิ้วเป็นของตัวเองจึง ไม่ใช่เรื่องยากนำทองเหลืองมากลึงขึ้นรูปและพิมพ์ลาบให้สวยงาม แต่ปัญหาอยู่ที่แต๊ปทำเกลียวในขนาดเล็กบ้านเราหายากมากจึงต้องหาน็อตตัวเมีย ซึ่งมีเกียวเท่ากับแกนตั้งเวลาปลุก เจาะรูที่แกนลูกบิดให้มีขนาดและความล฿กที่เหมาะสม ลุงนาฬิกาไม่อยากกำหนดขนาดต่างเป็นเป็นตัวเลขเดี๋ยวแฟนๆจะปวดหัวคงต้องทดลอง ทำกันดูแล้วจะรู้ว่าอันไหนมันเหมาะสมสำหรับซ่อมแซมแต่ละครั้งของเรานำน็อต ตัวเมียมาตะไบเอาเหลี่ยมออกและให้มีความโตเล็กกว่ารูที่เจาะเตรียมไว้จาก นั้นจึงนำน็อตที่ตะไบเหลี่ยมออกใส่ลงไปในรูของแกนลูกบิดให้ความร้อนด้วย หัวแร้งไฟฟ้า เมื่อร้อนได้ที่จึงหยอดตะกั่วบัดกรีลงไป น็อตจะติดแน่นกับแกนของลูกบิดนำไปทดลองหมุนเข้ากับแกนเกลียวของเข็มตั้งปลุก

NOTE: เวลาบัดกรีต้องระวังอย่าให้น้ำตะกั่วไหลเข้าเกลียวจะทำให้เหนื่อยฟรีและใช้งานไม่ได้

[Saven]

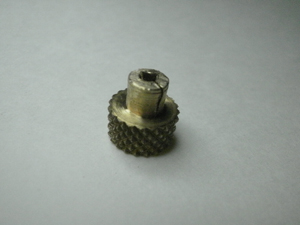

ลูกบิดสำหรับแกนตั้งเวลาโดยทั่วไปแล้วแกนตั้งเวลาของยุโรป จะมีหน้าตัดเป็นรูปสี่เหลี่ยมจตุรัสให้วัดขนาดด้านขนานของแกนใช้ดอกสว่านที่ มีขนาดความโท่กับด้านขนานที่วัดมาเจาะที่แกนลูกบิดให้มีความลึกที่เหมาะสม หรือเจาะทะลุเลยก็ได้จากนั้นใช้เลื่อยฉลุเลื่อยผ่าลงไปด้านหน้าตัดของปลาย แกนลูกบิดใส่ให้มีระยะที่ผ่าเท่ากับส่วนปลายที่เป็นสี่เหลี่ยมจตุรัสทดลอง ใส่ลงที่ปลายแกนให้สอยผ่าตรงกับมุมของแกนสี่เหลี่ยมอาจจะต้องมีการแต่งรู ด้วยตะไบกลมแต่อย่าให้หลวม

NOTE: ค่อยๆทำไปใจเย็นๆ





-ถ้าไม่มีเครื่องกลึงก็ตะไบเอานะครับได้สมาธิดี

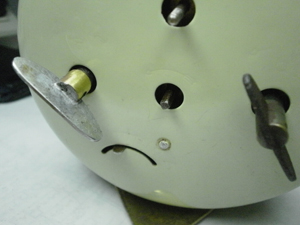

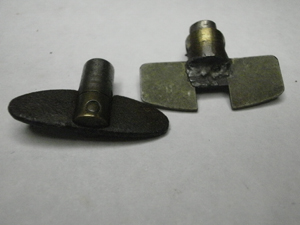

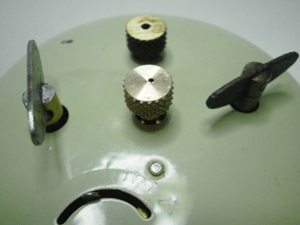

-รอบ ที่ผ่าจะทำให้เกิดการขยายตัวและมีแรงบีบลูกบิดลานตีปลุกลุงนาฬิกามีลูกบิดไข ลานเก่าๆอยู่ 1 อันเอามาหมุนเข้ากับแกนของ RETERปรากฏว่ามันเป็นเนื้อคู่กันจึงจัดแจงเอาไอ้ที่มันไม่สวยทิ้งไปแล้วทำ ขึ้นมาใหม่ให้ดูดีกว่าเดิมใช้แผ่นเหล็กตะไบขึ้นรูปแล้วบัดกรีติดเลยเนื่อง จากปลอกแกนเกลียวมันสั้นจึงไม่มีพื้นที่ให้เจาะรูย้ำหมุดแบบของเดิมแต่โดย ทั่วไปแล้วก็ไม่น่าเกลียดนัก

เครื่องมือ:

1) ตะไบ

2) คีมตัด

3) ค้อนเล็ก

4) เวอร์เนีย

5) หัวแร้งไฟฟ้า ตะกั่วบัดกรี FLUX

6) สว่านหมุนมือ ดอกสว่าน

NOTE: ไม่แนะนำให้ใช้หัวสว่านไฟฟ้าเนื่องจากแรงบิดสูง ทองเหลืองเป็นโลหะอ่อนใช้กำลังในการเจาะน้อยดอกสว่านมีขนาดเล็ก สว่านไฟฟ้าควบคุมการเจาะยากดอกสว่านจะหักซะหมด

[Saven]

พบกันใหม่เร็วๆนี้นะครับ บบ บ !!!~
